Bài toán Lập trình màn hình HMI Weintek: “Slide to unlock màn hình khóa cho HMI” này chỉ là nghịch chút, nhưng thấy khá hay, chia sẻ cho các bạn cách làm, từ đây các bạn có thể mở rộng nhiều ý tưởng khác nữa, có thể là Knock Code như LG, hoặc Pattern code giống Android nói chung. Cũng có thể là trượt ngang để ra Menu, nói chung là liên quan đến trượt và vuốt.:)

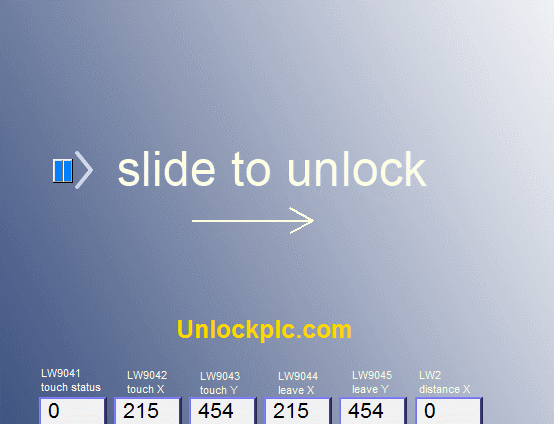

Yêu cầu: Hiệu ứng Slide to unlock HMI giống như mở khóa màn hình iPhone
Giải pháp:

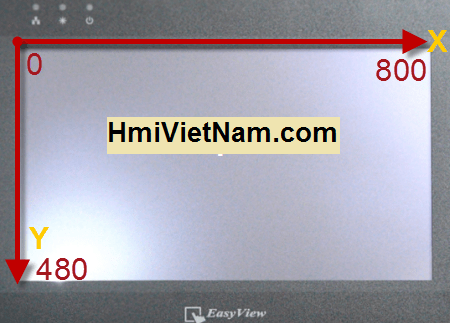

Tọa độ X,Y của HMI Weintek như sau:
Dùng biến nội của HMI để lấy dữ liệu tọa độ con trỏ Touch hoặc Leave (2 thuật ngữ này để tiếng Anh cho dễ hiểu). Biến lưu giá trị vị trí của con trỏ:
LW-9042: Vị trí Touch X
LW-9043: Vị trí Touch Y
LW-9044: Vị trí Leave X
LW-9045: Vị trí Leave Y

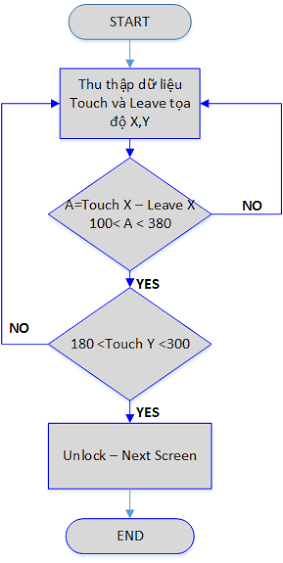

Lưu đồ thuật toán:
Macro như sau:
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 |
macro_command main() short Screen_ID, Touch_Pos[4], Distance, LW100, LB10_BienPhu //GetData Position touch and leave: X,Y From LW9042->LW9045// GetData(Touch_Pos[0], "Local HMI", LW, 9042, 4) //Get Distance coordinates X touch and Leave Distance=Touch_Pos[2]-Touch_Pos[0] SetData(Distance, "Local HMI", RW, 50, 1) //Clear Slide Bar LW100=0 //Bien Phu De Chi Chay Macro cho trang Main LB10_BienPhu = 1 SetData(LW100, "Local HMI", LW, 100, 1) if Touch_Pos[1]>180 and Touch_Pos[3] < 300 then if Distance > 100 and Distance < 380 then Screen_ID=11 SetData(LB10_BienPhu, "Local HMI", LB, 10, 1) SetData(Screen_ID, "Local HMI", LW, 0, 1) end if end if end macro_command |
Có thể dùng cách 2 là chỉ cần cái Slide Bar kia cũng làm được nhưng mình muốn giải bài toán liên quan đến trượt và vuốt.
Download Demo Project:
Demo_Slide_to_Unlock_[Unlockplc.com].rar
Các bạn cứ thử làm nhé, sẽ ngộ ra nhiều điều, còn gì thắc mắc cứ để lại comment, mình sẽ giải đáp.
anh ah em co con HMI weintek MT506MV ,em co tải EB500 về lạp trinh nhưng khi vao thì khi vào chọn mode HMI thi không có mode MT506MV ,em không biết mình phải làm sao
Bạn chọn MT506L là ok.
Bạn có zalo hay face book ko. Cho mình địa chỉ với. Mình mới tập tành với HMI nên còn bỡ ngỡ nhiều. Mong bậc sư huynh chỉ giáo
Có thắc mắc gì bác vui lòng comment em sẽ trả lời trên web để người xem sau cùng biết nhé, em ít trả lời tin nhắn cá nhân.
🙂
